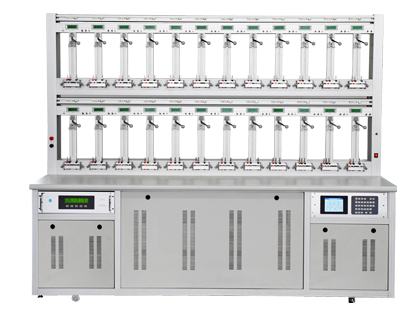

IS12系列单相多功能电能表检验装置
|
IS12系列单相电能表检验装置集成了瑞科仪表长期研发的多项核心技术:数字信号处理(DSP)技术、嵌入式处理器技术、数字信号合成技术、功率放大技术。适合于各级电能计量部门和电力仪表生产企业的日常检定和生产。具有自动化程度高、检测效率高、量程宽广、稳定可靠等特点,并且具有很高的性能价格比。 装置主要技术指标 1、装置准确度等级:0.05级/0.1级/0.2级 2、输出电压:220V(或根据用户要求指定) 调节范围0~120%,调节细度优于 0.01%。 3、输出电流: 0.001-100A,量程任意设定 调节范围0~120%,调节细度优于 0.01%。 4、输出功率:电压回路每相每表位不少于15VA 电流回路每相每表位不少于 25VA 5、输出功率稳定度 ≤0.05% /120S PF>0.5 (0.05级装置) ≤0.1% /120S PF>0.5 (0.1级装置) 6、输出电压、电流波形失真度:优于0.5% 7、频率范围 :45-65Hz,调节细度0.01Hz 8、移相范围 :0-360°,调节细度0.01° 9、标准晶振稳定度:10-7 10、监视仪表等级:0.1级 11、挂表数量:6,12,24,48(或根据用户要求指定) 12、供电电源:220V±10% 50Hz 13、工作环境:温度20±5℃ 湿度<85% 一,装置主要功能和特点 1, 铝合金挂表架,大方美观,光电头可集翻。挂表方式和接线方式可以根据用户的实际电能表形式和用户需要确定。 2, 校验各种机械式或电子式单相电能表: (1)有功、正弦无功; (2)检测误差值、平均误差、标准偏差,误差数据可按规程化整; (3)自动找黑斑功能,操作方式可以在装置操作面板上直接操作,也可以通过上层计算机软件实现。 (4)潜动和启动检测功能,试验时的各项参数(如潜动电压、潜动时间、启动电流等等)可以在装置操作面板上直接直接输入,也可以通过上层计算机软件实现。 (5)可全自动检测,数据存储和输出联网。 3,485通讯功能,通讯规约支持国家标准。 4, 装置输出电压、电流软启停;电压、电流输出故障自动报警并保护。 5,指示仪表和操作键盘: 本装置采用大屏幕TFT显示器,显示清晰,界面美观,显示内容丰富。可以显示电压、电流、相角、功率,以及被检表类型、常数、圈数等等。指示仪表精度0.1级。本装置可以通过自身带有的键盘进行各项检定项目,配合TFT屏幕上的提示界面,操作简单、功能强大。 6,上层计算机软件: 本装置配有功能完善的计算机操作软件—单相电能表校验装置软件。通过该管理软件可以提供对各种电能表(包括多功能电能表以及特殊规格电能表)的各个检定和试验项目,同时提供强大的数据管理功能。
|
|
|
|
|
